延安市政道路三維陣列雷達檢測
延安市政道路三維陣列雷達檢測
2019-09-02

1 檢測目的

      受延安市政公司委托,對延安新區市政公路非機動車道進行道路質量的三維雷達檢測工作。本次檢測的任務是在市政道路進行探地雷達反射波法探測工作,目的是為了解道路病害分布情況,為市政道路養護和維修提供第一手的資料。

2 使用設備

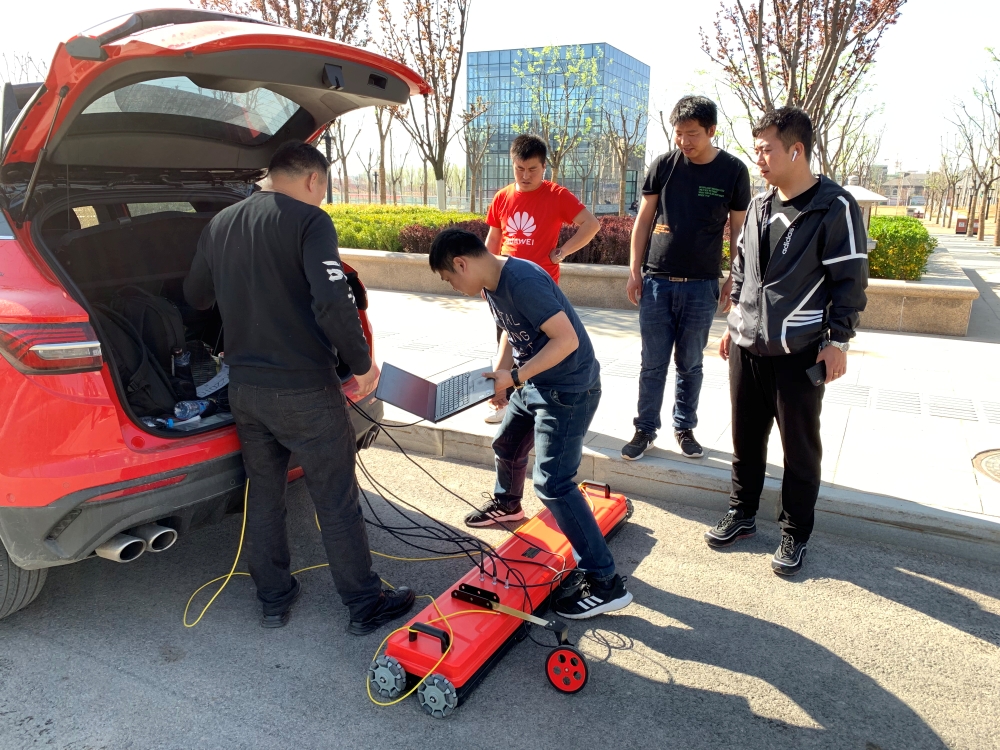

    現場檢測采用GER-MIMO900/1500A36RS陣列3D雷達進行探測,為900MHz和1500MHz雙頻復合陣列雷達,總通道數36,探測速度20km/h。

3 部分檢測結果

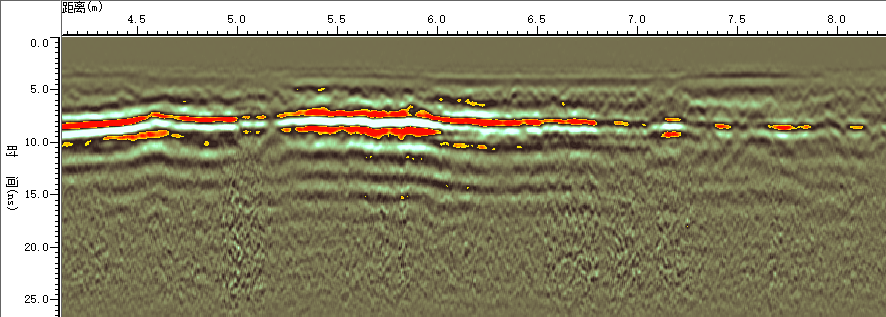

y-1-1

y-1-2

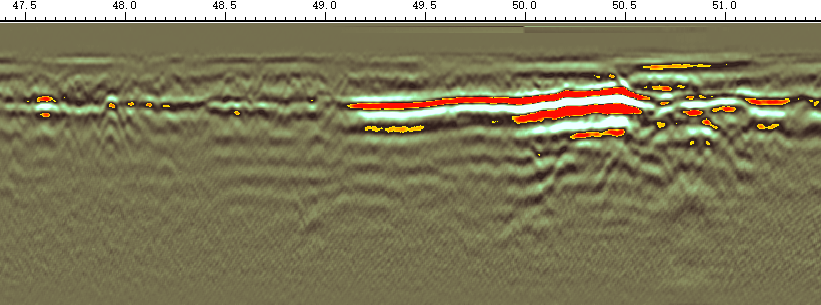

圖5 二維圖像(上)及三維切片(下)

病害類型:不密實含水

y-2-1y-2-2

圖6 二維圖像(上)及三維切片(下)

病害類型:井蓋周圍不密實含水

y-3-1y-3-2

圖15 二維圖像(上)及三維切片(下)

病害類型:含水

y-4-1

y-4-2

圖16 二維圖像(上)及三維切片(下)

病害類型:結構層脫空
